EHU025

m²

Sostre unidireccional.

62,83€

Forjat unidireccional de formigó armat, horitzontal, alçària lliure de planta de fins a 3 m, cantell 30 = 25+5 cm, realitzat amb formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot, volum total de formigó 0,11 m³/m², i acer UNE-EN 10080 B 500 S amb una quantia total de 2 kg/m², sobre sistema d'encofrat parcial; semibigueta pretensada; revoltó de formigó, 60x20x25 cm; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió. Sense incloure repercussió de pilars ni de bigues.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt08efu020a

m²

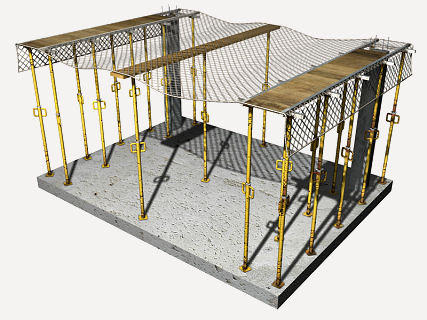

Sistema d'encofrat parcial per a forjat unidireccional de formigó armat, fins a 3 m d'alçària lliure de planta, compost de: puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barres i perfils.

1,100

2,50

2,75

mt07bho010d

Ut

Revoltó de formigó, 60x20x25 cm, inclús p/p de peces especials.

5,625

0,66

3,71

mt08cov010aa

m

Motlle de poliestirè expandit per cornisa Reltec Cornisas Form S-01 "GRUPO VALERO", de 350 mm d'alt i 250 mm d'ample, elaborat amb peces mecanitzades de EPS recobertes amb un plàstic rígid HIPS.

0,100

12,36

1,24

mt07vse010a

m

Semibigueta pretensada, T-12, Lmitjana = <4 m, segons UNE-EN 15037-1.

0,165

3,19

0,53

mt07vse010b

m

Semibigueta pretensada, T-12, Lmitjana = 4/5 m, segons UNE-EN 15037-1.

0,908

3,87

3,51

mt07vse010c

m

Semibigueta pretensada, T-12, Lmitjana = 5/6 m, segons UNE-EN 15037-1.

0,495

4,13

2,04

mt07vse010d

m

Semibigueta pretensada, T-12, Lmitjana = >6 m, segons UNE-EN 15037-1.

0,083

4,52

0,38

mt07aco010c

kg

Acer en barres corrugades, UNE-EN 10080 B 500 S, elaborat en taller industrial, diàmetres varis.

2,000

1,00

2,00

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,53

1,68

mt10haf010nea

m³

Formigó HA-25/B/20/IIa, fabricat en central.

0,110

67,42

7,42

mo041

h

Oficial 1ª estructurista.

0,748

24,47

18,30

mo087

h

Ajudant estructurista.

0,748

21,71

16,24

%

Mitjans auxiliars

2,000

59,80

1,20

%

Costos indirectes

3,000

61,00

1,83

Cost de manteniment decennal: 4,40€ en els primers 10 anys.

Total:

62,83

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 15037-1:2010

1.1.2010

1.1.2011

2+

Productos prefabricados de hormigón. Sistemas de forjado de vigueta y bovedilla. Parte 1: Viguetas.

UNITAT D'OBRA EHU025: SOSTRE UNIDIRECCIONAL.

CARACTERÍSTIQUES TÈCNIQUES

Formació de forjat unidireccional de formigó armat, horitzontal, amb altura lliure de planta de fins a 3 m, cantell 30 = 25+5 cm, realitzat amb formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot amb un volum total de formigó de 0,11 m³/m², i acer UNE-EN 10080 B 500 S en zona de reforç de negatius i connectors de biguetes i cèrcols, amb una quantia total 2 kg/m²; sistema d'encofrat parcial amb puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb rodons i perfils; semibigueta pretensada T-12; revoltó de formigó, 60x20x25 cm, inclús p/p de peces especials; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. Rematada en vora de forjat amb motlle de poliestirè expandit per cornisa Reltec Cornisas Form S-01 "GRUPO VALERO", de 350 mm d'alt i 250 mm d'ample. També p/p de cèrcols no estructurals. Sense incloure repercussió de pilars ni de bigues.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols no estructurals, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols no estructurales, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.
