QAB010

m²

Coberta plana transitable, no ventilada, amb enrajolat fix, impermeabilització mitjançant làmines asfàltiques.

105,91€

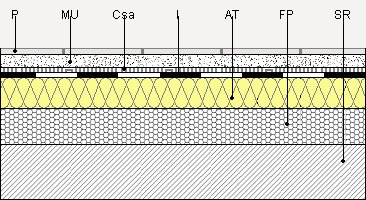

Coberta plana transitable, no ventilada, amb enrajolat fix, tipo convencional, pendent del 1% al 5%, per a trànsit de vianants privat, composta de: formació de pendents: argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, amb espessor medi de 10 cm; aïllament tèrmic: panell rígid de llana mineral soldable, de 50 mm d'espessor; impermeabilització monocapa adherida: làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40/FP (160), totalment adherida amb bufador; capa separadora sota protecció: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 2 kN/m, una resistència a la tracció transversal de 2 kN/m, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m²; capa de protecció: rajoles de gres rústic 4/3/-/E, 20x20 cm col·locades en capa fina amb adhesiu de ciment normal, C1 gris, sobre la capa de regularització de morter M-5, rejuntat amb morter de juntes de ciment amb resistència elevada a l'abrasió i absorció d'aigua reduïda, CG2, per junta oberta (entre 3 i 15 mm), amb la mateixa tonalitat de les peces.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt04lcc010c

Ut

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, segons UNE-EN 771-1.

4,000

0,22

0,88

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densitat i granulometria compresa entre 8 i 16 mm, subministrada en sacs.

0,100

59,50

5,95

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt09mor010c

m³

Morter de ciment CEM II/B-P 32,5 N tipus M-5, confeccionat en obra con 250 kg/m³ de ciment i una proporció en volum 1/6.

0,040

115,30

4,61

mt16lra050r

m²

Panell rígid de llana mineral soldable, segons UNE-EN 13162, revestit amb oxiasfalt i film de polipropilè termofusible, de 50 mm d'espessor, resistència tèrmica >= 1,25 m²K/W, conductivitat tèrmica 0,039 W/(mK).

1,050

13,48

14,15

mt14lba010d

m²

Làmina de betum modificat amb elastòmer SBS, UNE-EN 13707, LBM(SBS)-40/FP (160), amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida.

1,100

6,21

6,83

mt14gsa020c

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 2 kN/m, una resistència a la tracció transversal de 2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m², segons UNE-EN 13252.

1,050

1,04

1,09

mt09mor010c

m³

Morter de ciment CEM II/B-P 32,5 N tipus M-5, confeccionat en obra con 250 kg/m³ de ciment i una proporció en volum 1/6.

0,040

115,30

4,61

mt09mcr021g

kg

Adhesiu de ciment normal, C1 segons UNE-EN 12004, color gris.

4,000

0,35

1,40

mt18bcr010pAa800

m²

Rajola ceràmica de gres rústic 4/3/-/E, 20x20 cm, 8,00€/m², segons UNE-EN 14411.

1,050

8,00

8,40

mt18rcr010a300

m

Entornpeu ceràmic de gres rústic, 7 cm, 3,00€/m.

0,400

3,00

1,20

mt09mcr070a

kg

Morter de juntes de ciment amb resistència elevada a l'abrasió i absorció d'aigua reduïda, CG2, per a junta oberta entre 3 i 15 mm, segons UNE-EN 13888.

0,300

0,99

0,30

mo019

h

Oficial 1ª construcció.

0,473

23,30

11,02

mo111

h

Peó ordinari construcció.

0,473

19,47

9,21

mo028

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,172

23,30

4,01

mo065

h

Ajudant aplicador de làmines impermeabilitzants.

0,172

20,68

3,56

mo053

h

Oficial 1ª muntador d'aïllaments.

0,072

24,08

1,73

mo099

h

Ajudant muntador d'aïllaments.

0,072

20,68

1,49

mo022

h

Oficial 1ª enrajolador.

0,574

23,30

13,37

mo059

h

Ajudant enrajolador.

0,287

20,68

5,94

%

Mitjans auxiliars

2,000

100,81

2,02

%

Costos indirectes

3,000

102,83

3,08

Cost de manteniment decennal: 34,95€ en els primers 10 anys.

Total:

105,91

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13163:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNE-EN 14411:2013

1.7.2013

1.7.2014

3/4

Baldosas cerámicas. Definiciones, clasificación, características, evaluación de la conformidad y marcado.

UNITAT D'OBRA QAB010: COBERTA PLANA TRANSITABLE, NO VENTILADA, AMB ENRAJOLAT FIX, IMPERMEABILITZACIÓ MITJANÇANT LÀMINES ASFÀLTIQUES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Capa separadora: s'utilitzaran productes no permeables a la beurada de calç de morters i formigons. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

Formació de coberta plana transitable, no ventilada, amb enrajolat fix, tipo convencional, pendent del 1% al 5%, per a trànsit de vianants privat, composta dels següents elements: FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de 10 cm d'espessor medi a base d'argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK); acabat amb capa de regularització de morter de ciment M-5 de 4 cm d'espessor, arremolinada i neta; AÏLLAMENT TÈRMIC: panell rígid de llana mineral soldable, segons UNE-EN 13162, revestit amb oxiasfalt i film de polipropilè termofusible, de 50 mm d'espessor, resistència tèrmica >= 1,25 m²K/W, conductivitat tèrmica 0,039 W/(mK); IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40/FP (160), amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida, totalment adherida amb bufador; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 2 kN/m, una resistència a la tracció transversal de 2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m²; CAPA DE PROTECCIÓ: Paviment de rajoles de gres rústic 4/0/-/E (paviments per a trànsit per vianant medi, tipus 4; terres exteriors i terres amb requisits específics, tipus 3; exterior, tipus -/E), 20x20 cm col·locades en capa fina amb adhesiu de ciment normal, C1 sense cap característica addicional, color gris, sobre una capa de regularització de morter M-5 de 4 cm d'espessor, rejuntat amb morter de juntes de ciment amb resistència elevada a l'abrasió i absorció d'aigua reduïda, CG2, per junta oberta (entre 3 i 15 mm), amb la mateixa tonalitat de les peces. Inclús p/p de creuetes de PVC, faixejat de junts i punts singulars, formació i segellat de juntes de paviment i perimetrals, i neteja final.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la coberta de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a l'execució de la seva capa de protecció, no rebent-se cap element que pugui perforar la impermeabilització.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plafons perimetrals que la limiten.
